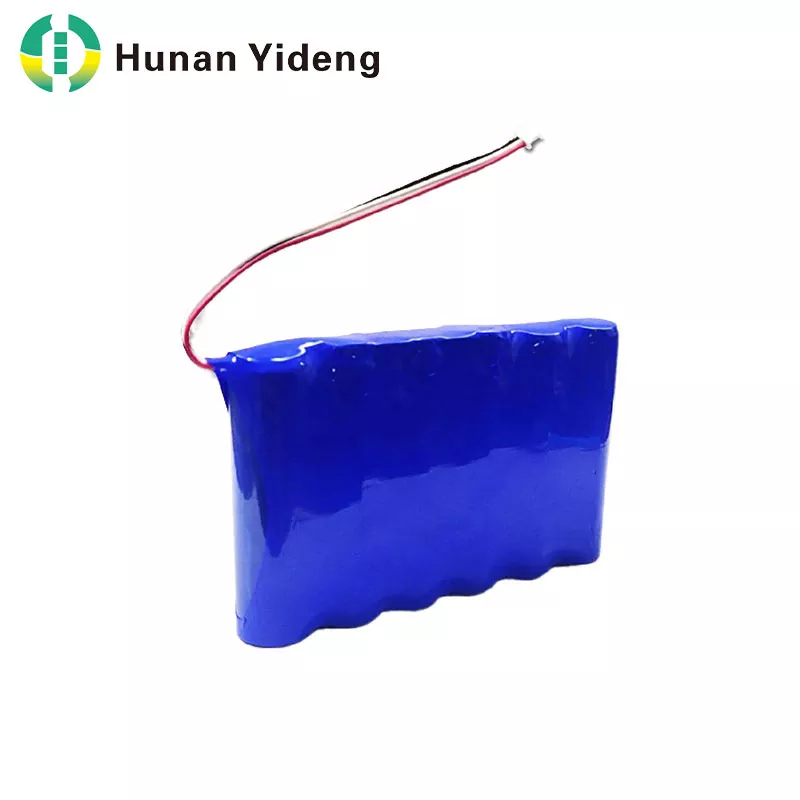

宜登を提供します11.1V 4000mAh 18650 3S2P 長寿命充電式リチウムイオン電池パックポータブル電子機器、産業機器、監視システム、安定した電圧、実用的な容量、充電式性能を必要とするカスタマイズされた電源アプリケーション向けです。
11.1V 4000mAh リチウムイオン バッテリー パックは、18650 セルの 3 つの直列接続グループを組み合わせ、各グループ内で 2 つのセルが並列接続されています。この 3S2P 構成は、公称電圧 11.1V、定格容量 4000mAh、公称エネルギー約 44.4Wh を提供します。充電可能な設計により、ポータブル機器、バックアップ電源システム、産業用監視装置、その他の電子製品にとって実用的なオプションになります。電気仕様、保護要件、充電条件、アプリケーションの互換性を理解することは、機器メーカーが適切なバッテリー ソリューションを選択するのに役立ちます。 Yideng は、さまざまな統合要件を満たすカスタマイズされたバッテリー パックの開発もサポートしています。
11.1V 4000mAh 充電式リチウムイオン バッテリー パックは、単一のリチウムイオン セルで提供できるよりも高い動作電圧を必要とする電子機器用に設計された電源です。必要な電圧と容量を達成するために、特定の電気構成で配置された円筒形の 18650 形式のセルを使用します。
製品名の数字は、その主な特徴を表しています。
この構成には合計 6 つのセルが含まれています。直列接続では電圧が増加し、並列接続では利用可能な容量が増加します。適切に設計された場合、結果として得られるバッテリー パックは、電圧、実行時間、およびパッケージングの柔軟性の有用なバランスを提供できます。
機器開発者にとって重要な考慮事項は、単にバッテリーの公称電圧ではありません。互換性は、現在の需要、充電要件、利用可能な設置スペース、動作温度、保護回路によっても異なります。
商用製品または産業システム用のバッテリーを選択する前に、購入者はその定格電気特性を確認し、完全なパックがアプリケーションの要件を満たしていることを確認する必要があります。
| パラメータ | 仕様 | 実用的な意義 |
|---|---|---|
| バッテリーモデル | 18650-3S2P | セルの形式と配置を識別します |
| 電池の化学 | リチウムイオン | 充電式電源アプリケーションをサポート |
| 公称電圧 | 11.1V | 電気的適合性の判断に役立ちます |
| 公称容量 | 4000mAh / 4Ah | 定格充電容量を示します |
| 名目エネルギー | 44.4Wh | 実行時間を見積もるための基礎を提供します |
| セル構成 | 3S2P | 3 つの直列グループに配置された 6 つのセル |
| 最大充電電流 | 1C、製品仕様による | 許可される上限充電レートを定義します |
| 充電温度 | 0℃～50℃ | 指定された充電環境を定義します |
| 放電温度 | -20℃～60℃ | 指定された放電環境を定義します |
| サイクルライフ | メーカーが定めたテスト条件を参照してください。 | 耐用年数と交換計画をサポート |
重要：上記の値は、Yideng が公開した製品情報に基づいています。正確なバッテリー構成については、充電制限、放電制限、および温度条件を最新のデータシートと照合して確認する必要があります。検証なしに最大電流定格を推奨連続動作電流として扱うべきではありません。
公称エネルギーは、公称電圧と定格容量を乗算することで推定できます。
11.1V × 4Ah = 44.4Wh
この値は、エンジニアがアプリケーションで利用可能なエネルギー量を見積もるのに役立ちます。たとえば、平均 10 W を消費するデバイスは、理論的には公称エネルギー定格で約 4.44 時間動作します。実際の実行時間は、変換損失、放電限界、温度、バッテリの経年劣化、電力需要の変化により、通常は短くなるか、異なる場合があります。
3S2P 配置は、デバイスが約 11.1V の公称電圧と 4000mAh の容量を必要とする場合に役立ちます。直列接続と並列接続の電気的利点を 1 つのコンパクトなバッテリー アセンブリに組み合わせています。
3 直列配置では、3 つのセル グループの公称電圧が合計されます。従来の公称 3.7V リチウムイオン セルを使用すると、公称パック電圧は 11.1V になります。これは、完全な動作電圧要件が満たされている限り、この電圧範囲を中心に設計された電子システムに適しています。
各直列グループには 2 つの並列接続されたセルが含まれます。適切に適合したセルを使用する場合、並列接続すると、単一セルと比較して利用可能な容量が増加します。したがって、組み立てられたパックは、意図した公称電圧を維持しながら 4000mAh を供給できます。
使い捨てバッテリーとは異なり、充電式リチウムイオンパックは複数回の充電サイクルで再利用できます。実際の耐用年数は、充電習慣、放電深度、温度、電流需要、保管条件、セルとバッテリー管理システムの品質によって異なります。
バッテリー パックは、さまざまなケーブル長、コネクタ、保護ハウジング、設置配置を使用して設計できます。これらのオプションは、製品設計者が電源を機器の物理的および電気的要件に適合させるのに役立ちます。
11.1V 4000mAh バッテリー構成は、電圧、放電電流、寸法、環境定格が機器の設計と一致する場合、幅広いアプリケーションをサポートできます。
アプリケーションの適合性は、電気的および機械的評価を通じて確立する必要があります。起動電流が大きいデバイス、モーター、無線送信機、または発熱体には、異なる放電定格を持つバッテリーや追加の熱考慮事項が必要になる場合があります。
電池アーキテクチャを比較する製品開発者にとって、Yideng のリチウム電池ソリューションは、充電式電池のオプションとカスタマイズ要件を評価するための出発点となります。
電圧と容量のみに基づいてバッテリーを選択すると、統合の問題が発生する可能性があります。購入者は、購入を確定する前に、機器の完全な動作プロファイルを評価する必要があります。
デバイスの公称電圧と許容入力範囲を確認してください。バッテリーの公称電圧は、充電または放電のすべての段階での電圧ではありません。機器は、パックの指定電圧範囲全体に耐える必要があります。
平均消費電力と必要な動作時間を見積もります。予備計算として、公称バッテリ エネルギーをデバイスの平均電力で割ります。変換損失、予備容量、温度の影響、およびバッテリーの経年劣化に対して適切な許容値を適用します。
機器の通常の動作電流および起動電流を、バッテリー パックの承認された放電限界と比較します。セル、配線、コネクタ、保護基板、および筐体が必要な負荷に耐えられることを確認してください。
許容されるバッテリーの最大寸法と重量を確認してください。量産前に、コネクタのタイプ、極性、ケーブル長、取り付け箇所、筐体の設計も確認する必要があります。
定義されたテスト条件下での予想される充電および放電サイクル数を確認します。周囲温度、充電頻度、保管期間、振動、予期せぬ停電の影響を考慮してください。
調達チームの場合、次のチェックリストを使用すると、サプライヤーとの議論を簡素化できます。
リチウムイオン電池の性能を維持するには、正しい充電と取り扱い方法が不可欠です。バッテリー保護回路は特定の電気的リスクを軽減できますが、適切なシステム設計や慎重な操作の必要性がなくなるわけではありません。
正確なバッテリーの化学的性質、直列構成、および充電電圧制限に合わせて設計された充電器を選択してください。従来の 3 シリーズ リチウム イオン パックは通常、セルの最大充電電圧が 4.2 V の場合、12.6 V の充電制限を使用します。使用前に、バッテリーの承認済みデータシートでこの値を確認してください。
メーカーが指定した充電および放電温度範囲に従ってください。バッテリーを許容範囲外で充電したり、熱源の近くに置いたり、囲まれた環境で直射日光にさらしたままにしたりしないでください。
適切なバッテリ管理システムまたは保護回路は、過充電保護、過放電保護、過電流保護、短絡保護などの機能を提供する場合があります。セルのバランスと温度の監視は、設計とアプリケーションに応じて考慮する必要があります。
バッテリーのメーカーと機器の設計者は、バッテリー駆動の製品を出荷または展開する前に、該当する輸送、製品の安全性、および最終用途の要件も評価する必要があります。
標準のバッテリー パックは、すべての機器の設計に適合するとは限りません。 OEM カスタマイズにより、メーカーはバッテリーの電気的特性と物理的構造を製品の設置要件に合わせることができます。
宜登 の製品情報では、アプリケーション固有の電源ソリューションを必要とする顧客向けにカスタマイズされたバッテリー パックの開発について説明しています。プロジェクトとエンジニアリング レビューに応じて、カスタマイズの議論には次の内容が含まれる場合があります。
これらの尺度は、購買チームが初期単価以上の評価を行うのに役立ちます。一貫した仕様、適切な保護、追跡可能なテスト結果、および明確なカスタマイズ プロセスにより、運用中の統合の問題を軽減できます。
大量注文する前に、最新のデータシートをリクエストし、特定のモデルにどの品質検査、安全性文書、出荷記録が利用可能であるかを確認してください。認証とテストレポートは、バッテリーの化学的性質のみから推測するのではなく、正確な製品と対象市場に照らして検証される必要があります。
3S2P は、3 つのセル グループが直列に接続され、各グループで 2 つのセルが並列に接続されていることを意味します。この構成では合計 6 つのセルを使用します。直列接続すると電圧が増加し、並列接続すると容量が増加します。
公称エネルギーは約 44.4Wh で、11.1V に 4Ah を掛けて計算されます。実際に使用可能なエネルギーは、放電条件、システム効率、バッテリーの状態、および許容される放電カットオフによって異なります。
いいえ。充電器はバッテリーの化学的性質、直列構成、充電電圧制限、および電流要件に適合する必要があります。最大充電セルが 4.2V の従来の 3 直列リチウムイオン パックの場合、一般的な充電限界は 12.6V です。充電器を接続する前に、正確な仕様を確認してください。
実行時間はデバイスの平均消費電力によって異なります。暫定的な推定値は、44.4Wh をデバイスの消費電力 (ワット単位) で割った値です。たとえば、10 W の負荷では、損失やその他の動作要因を考慮する前の理論上の推定時間は 4.44 時間となります。
いいえ。すべての充電式リチウムイオン電池は、使用や経年劣化によって徐々に容量が減少します。耐用年数は、温度、充電条件、放電深度、電流需要、保管、およびバッテリーの構造によって異なります。サイクル寿命テスト条件および記載されている耐用年数終了時の容量基準については、サプライヤーに問い合わせてください。
宜登 氏は、コネクタの選択、ケーブルの長さ、バッテリー構成、ハウジング設計など、バッテリー パックの OEM および ODM カスタマイズ サービスについて説明します。注文する前に、利用可能なオプション、サンプルプロセス、技術的な実現可能性を会社に確認してください。
電気仕様、寸法、放電要件、保護機能、充電の互換性、サンプルテストの結果、生産リードタイム、および該当する出荷書類を確認してください。最終的な製造仕様を承認する前に、モデル固有の技術文書をリクエストしてください。
11.1V 4000mAh 18650 3S2P 充電式リチウムイオン バッテリー パックは、公称エネルギー定格 44.4Wh を備え、互換性のあるポータブルおよび産業用電子機器に実用的な構成を提供します。その適合性は、電圧、容量、電流需要、充電条件、寸法、保護要件を意図した用途に適合させるかどうかによって決まります。
バッテリー駆動の製品を開発している企業にとって、信頼できる調達プロセスには、技術レビュー、サンプル検証、安全性評価、明確な製造仕様が含まれている必要があります。 Yideng は、標準およびカスタマイズされたリチウム バッテリー パック ソリューションを検討するための出発点を提供します。新製品を計画している場合、または機器に合わせたバッテリー パックが必要な場合は、製品の詳細を確認してください。お問い合わせ電圧、容量、コネクタ、ハウジング、注文要件について話し合います。 Yideng は、プロジェクトに適切なバッテリー構成の評価をお手伝いします。
